《YD/T 2868-2015 移動通信系統無源天線測量方法》標準

YD/T 2868-2015《移動通信系統無源天線測量方法》是一項中華人民共和國通信行業標準，用于規范移動通信系統中無源天線的測量方法。該標準詳細規定了無源天線的測試場地及環境要求、輻射參數及電路參數的測量方法，以及對測試數據的獲取、處理及判斷的要求。

一、范圍：
本標準規定了移動通信系統無源天線的測試場地及環境的要求、輻射參數及電路參數的測量方法及步驟，還規定了對測試數據的獲取處理及判斷的要求。

本標準適用于工作頻段為698MHz～806MHz、806MHz~960MHz、1710MHz~1880MHz、1920MHz~2170MHz、2300MHz~2700MHz的移動通信系統無源天線的測量。
其他頻段的無源天線可參照使用。

二、試驗項目：
高低溫試驗、濕熱試驗、振動試驗、鹽霧試驗、紫外老化試驗、碰撞試驗等。

三、試驗設備：
恒溫恒濕試驗箱、鹽霧試驗箱、紫外老化試驗箱、振動試驗臺等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

高低溫循環試驗：

步驟1）初始檢驗:試驗前在常溫條件下對被測天線進行性能測試。

步驟2）將處于常溫的天線放入試驗箱內，將試驗箱的溫度保持在25±3℃，使天線達到溫度穩定，然后按照圖所示在12h內改變溫度，12h為一個循環，共進行5個循環。

步驟3）恢復:把試驗天線從試驗箱取出，在常溫條件下保持1h并用抹布去除試驗天線表面的潮氣。

步驟4）最后檢驗:恢復階段結束后應立即進行性能檢測。

測試過程溫度要求

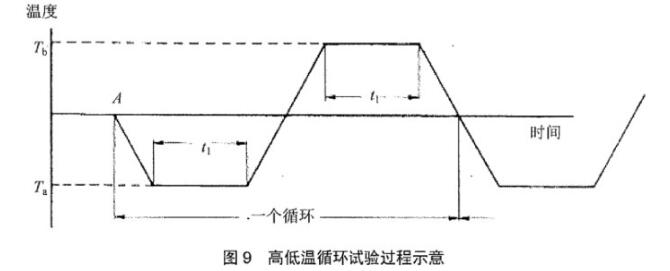

溫度變化設置曲線見圖9，通常從試驗開始到A點穩定大約1h，A點的溫度為+25℃，Ta為低溫溫度平衡點，Tb為高溫平衡點，t1為每個平衡溫度點保持時間，約3h;根據試驗箱溫變速率設定升降溫時間，如果升溫和降溫時間縮短可將t1平衡溫度點保持時間加長;總共5個循環。
