核戰斗部振動離心機試驗方法

振動離心機的作用是用于研究或考核核戰斗部及其部(組)件，對飛行階段振動-加速度環境的適應性。下面以環儀儀器的產品方案為例，來了解一下相關的試驗方法。

試驗設備：振動離心機

設備型號：HYZB系列

設備廠家：環儀儀器

參考標準：GJB 8384-2015

試驗原理：用振動離心機對試件同時施加可控的振動加速度載荷和向心加速度載荷，轉臂繞主軸旋轉時給試件施加向心加速度載荷，模擬核戰斗部飛行過程中的慣性載荷環境;

同時，由安裝在轉臂端部的電動振動臺對試件施加振動加速度載荷，模擬核戰斗部飛行過程中的振動環境。

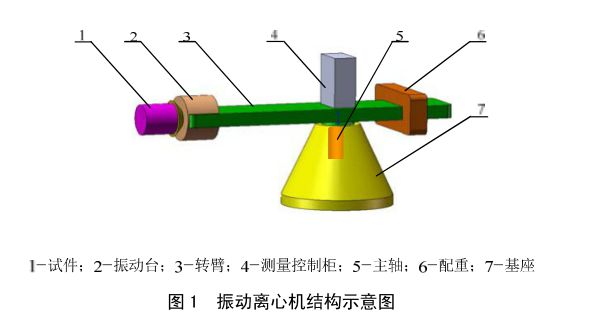

一、振動離心機的結構示意圖如下：

二、設備要求：

應選擇合適的振動離心機，設備能夠產生所需的振動載荷，并且使試件最靠近和最遠離旋轉軸線的部分所承受的向心加速度載荷在規定值的90%~110%范圍內。

三、試驗步驟：

1.將樣品按要求的狀態 安裝在夾具上并與振動臺連接;

2.在樣品夾具/振動臺連接處或試件上安裝規定數量的傳感器，用于實現振動、加速度的控制及測量;

3.檢查確認各類測試系統工作正常;

4.按照規定的 低 量級試驗條件進行預試驗(必要時);

5.對試件施 加規定的向心加速度載荷;

6.加速度升至預定 值 后或當加速度按規定條件變化時，對試件施加規定的振動載荷;

7.試驗過程中對控制信號、測量信號進行監測;

8.試驗完成后，對試驗數據進行初步分析;

9.將樣品從夾具上卸下，檢查樣品并對測試結果進行分析。
