《DL/T 593-2016 高壓開關設備和控制設備標準的共用技術要求》標準

DL/T 539-1993是中國電力公司標準，標題為"戶內交流高壓開關柜和元部件凝露及污穢試驗技術條件"（Technical conditions for condensation and pollution tests of indoor AC high-voltage switchgear and components）。該標準規定了戶內交流高壓開關柜和元部件進行凝露和污穢試驗的技術條件。

一、范圍：
本標準適用于電壓3.0kV及以上、頻率為50Hz的電力系統中運行的戶內和戶外交流高壓開關設備和控制設備。
除非在特定類型開關設備和控制設備有關的產品標準中另有規定，本標準適用于所有的高壓開關設備和控制設備。
注:為了便于本標準的使用，本標準中所指的高壓開關設備是指額定電壓為3.6kV及以上的高壓開關設備，一般將它們劃分為中壓開關設備、高壓開關設備、超高壓開關設備和特高壓開關設備。
中壓開關設備的額定電壓范圍是 3.6kV~40.5kV，高壓開關設備的額定電壓范圍是72.5kV~252kV，超高壓開關設備的額定電壓范圍是363kV~800kV，特高壓開關設備的額定電壓范圍是1100kV及以上。

二、試驗項目：
凝露試驗、覆冰試驗、人工污穢試驗、濕熱試驗等。

三、試驗設備：

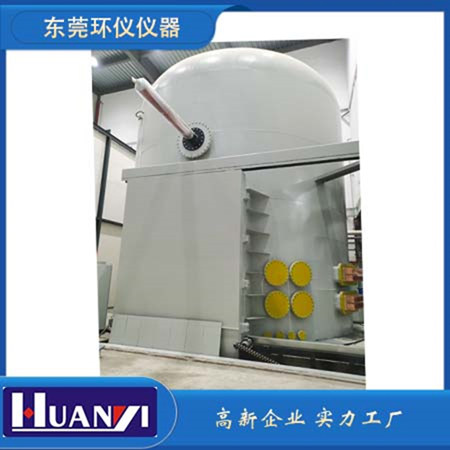

人工氣候室。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

凝露試驗：
a）將試品置于基架上，使試驗室內的空氣溫度為10℃~40℃，放置時間應不少于12h，使試品的溫度和試驗室的溫度基本相同。

b)將試品的外絕緣部件擦拭干凈，試品的外殼和需接地的部件均可靠接地，將電流互感器的二次側短接、電壓互感器的二次側開路，加熱和驅潮裝置應切斷電源。

c）開啟噴霧裝置，使氣候室內的相對濕度盡快達到95%～100%。當試品外絕緣的表面形成穩定的凝露(即在外絕緣表面形成互不連接的均勻分布的水珠）時，開始按要求進行絕緣試驗，絕緣試驗時的相對濕度可控制在85%~95%。試品進行絕緣試驗時，試驗人員應嚴格監視外絕緣表面的凝露狀況，如果發生水珠連接成片并有滴水現象時應停止絕緣試驗，要對試品去霧后重新凝露再進行絕緣試驗。噴霧期間試驗室的門、窗應關閉。

d）試驗電壓的施加。按6.2.6的規定，對開關裝置在合閘和分閘狀態下，按相分別施加被試設備的額定短時工頻耐受電壓和額定雷電沖擊耐受電壓，見表1。對開關設備和控制設備的輔助和控制回路進行工頻電壓耐受試驗，試驗電壓2000V、持續時間1min，應無破壞性放電。

e)通過試驗的判據見6.2.5及相關產品標準的規定。

該標準的實施旨在對戶內交流高壓開關柜和元部件進行凝露和污穢試驗，以評估其在潮濕環境和污穢條件下的可靠性和耐久性能。通過該標準的試驗評定，可以判斷開關柜和元部件在凝露和污穢環境下是否能正常運行，并且具有足夠的絕緣性能，以確保電力系統的安全和可靠運行。凝露和污穢對于高壓開關柜和元部件的絕緣和操作可靠性具有一定的影響，因此凝露和污穢試驗是確保設備性能符合要求的重要環節。
