《GB/T 1094.11-2022 電力變壓器 第11部分：干式變壓器》標準

GB/T 1094.11-2022是中國國家標準，標題為《電力變壓器 第11部分：干式變壓器》（Power transformers - Part 11: Dry-type transformers）。

該標準規定了電力系統中使用的干式變壓器的技術要求和試驗方法，用于指導和規范干式變壓器的設計、制造、安裝和運行，確保電力系統的安全運行和電能的高效傳輸。

一、范圍：
本文件規定了干式變壓器的術語和定義、運行條件、額定值和一般要求、分接、聯結組、承受短路的能力、銘牌、溫升限值，絕緣水平、氣候、環境和燃燒性能等級、抗震特性、試驗、偏差、防止直接接觸的保護、外殼防護等級﹑接地端子、詢價和訂貨所需要的信息以及安裝和安全方面等。
本文件適用于設備最高電壓為72.5 kV及以下，且至少有一個繞組的電壓高于1.1 kV的干式電力變壓器(包括自耦變壓器，以下簡稱變壓器)。
本文件不適用于:
-充氣干式變壓器(當所充氣體不是空氣時)﹔
-額定容量小于5 kVA的單相變壓器﹔
-額定容量小于15 kVA的多相變壓器﹔
-互感器;
-起動變壓器;
-試驗變壓器;
-電機車牽引變壓器﹔
-防爆礦用變壓器﹔
-電焊變壓器;
-調壓變壓器;
-側重考慮安全的小型電力變壓器。
當上述變壓器或其他專用變壓器沒有相應標準時，本文件可以全部或部分適用。

二、試驗項目：
氣候試驗、凝露試驗、濕滲透試驗、燃燒試驗等。

三、試驗設備：

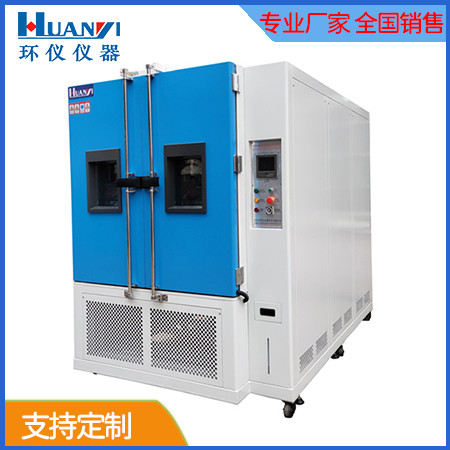

恒溫恒濕試驗箱、凝露試驗箱，燃燒試驗箱等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

凝露試驗的試驗程序
對于凝露試驗，變壓器應放在溫度和濕度都可以控制的試驗箱內。試驗程序如下:
1.試驗箱的容積為沿變壓器外圍劃線所構成的長方體體積的至少五倍，變壓器任一部位到箱壁、箱頂、噴嘴和溫度傳感器之間的距離應不小于變壓器帶電部件之間的最小相間距離，且不小于150 mm;
2.機械式霧化器的放置應避免將水霧直接噴到變壓器上;
3.試驗箱內的空氣溫度應能確保在變壓器上出現凝露，試驗開始時，變壓器表面的溫度應至少比試驗箱內溫度低10 K;
4.試驗箱內的濕度應在1h內增大至表7規定的值，并一直保持在該濕度值以上，這可通過定期或者連續地對適量的水進行霧化來實現;
5.變壓器在無勵磁狀態下，在相對濕度符合表7規定的空氣中放置至少2 h;
6.試驗過程中，儲水池的溫度應比試驗箱內的溫度高8K～10 K;
7.不應有水從箱頂滴落到被試變壓器上;
8.水的電導率應在表7所規定的范圍內。

通過遵循GB/T 1094.11-2022標準，制造商可以生產符合要求的干式變壓器，確保其在電力系統中的穩定可靠運行，提高電能傳輸的效率。同時，該標準也為電力系統中的變壓器的選型和使用提供了技術依據，保障電力系統的可靠供電。
