《GB/T 29312-2022 低壓無功功率補償投切器》標準

GB/T 29312-2022是中國國家標準，標題為《低壓無功功率補償投切器》（Low voltage automatic power factor correction controller）。

該標準規定了低壓電網中用于無功功率補償的投切器的技術要求和試驗方法，用于提高電力系統的功率因數，改善電網的電力質量。

一、范圍：
本文件規定了低壓無功功率補償投切器(以下簡稱“投切器”)的分類、使用條件、技術要求、試驗方法、檢驗規則標識、包裝、運輸和存放。
本文件適用于額定交流電壓不超過1 000V(或1 140 V)，頻率不超過1 000 Hz的低壓無功功率補償投切器。

二、試驗項目：
環境溫度性能試驗、耐濕熱試驗、振動試驗、沖擊試驗等。

三、試驗設備：

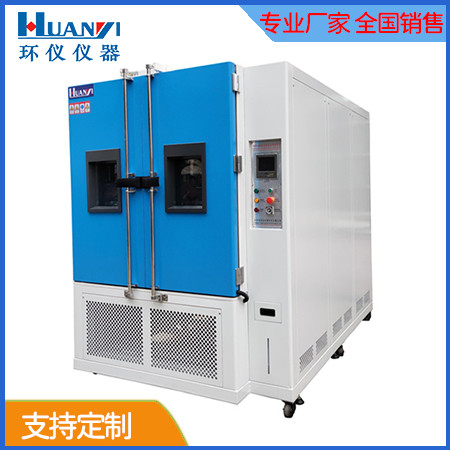

恒溫恒濕試驗箱、振動臺、沖擊臺等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

環境溫度性能試驗
1.戶內型投切器試驗方法如下:
對于戶內使用的投切器將被試試品分別置于規定的最高環境溫度(40±3)℃和最低環境溫度(-5±3)℃的條件下，然后給試品接通電源，待投切器內部元件的溫升達到穩定值后(但不小于1 h)檢查其功能是否符合6.5.1的要求。

2.戶外型投切器試驗方法如下:
對于戶外使用的投切器將被試品分別置于規定的最高環境溫度(40±3)℃和最低環境溫度(-25±3)℃的條件下，然后給試品接通電源，待投切器內部元件的溫升達到穩定值后(但不小于1 h)檢查其功能是否符合6.5.1的要求。

耐濕熱試驗(僅適用于戶外型投切器)
試驗箱的容積及其空氣循環應使被試品放入后，在5 min內溫度保持在允差之內。試驗時投切器不包裝，不通電。
將投切器置于溫度為(40±2)℃，相對濕度為(93±3)%的試驗箱中，連續存放4 d，然后取出置于環境溫度下恢復。
直觀檢查是否有元件過熱、緊固件松動、絕緣損壞的現象。
待恢復1 h~2 h后，按照7.2進行絕緣電阻和工頻耐壓試驗，檢測其是否符合6.4的要求。

通過遵循GB/T 29312-2022標準，制造商可以生產符合要求的低壓無功功率補償投切器，確保其在電力系統中的穩定可靠運行，有效提高電力系統的功率因數，降低電網的無功損耗，優化電網的運行和管理。同時，該標準也為電力系統中的無功功率補償裝置的選型和使用提供了技術參考。
