三槽式溫度沖擊試驗箱的內部結構

三槽式溫度沖擊試驗箱系統結構可分為高溫槽（預熱區）、低溫槽（預冷區）、測試槽（室溫區）三部分，試驗時，通過切換獨立槽區風路方式，將低溫槽、高溫槽的冷熱量或者室溫空氣導入測試槽，使測試槽的試驗樣品能夠在低溫、高溫、室溫環境之間快速轉換，試驗過程試驗樣品不移動。

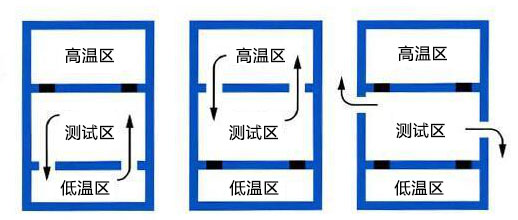

三槽式溫度沖擊試驗箱內置低溫區、高溫區、試驗區三個部分，結構包括發熱器、壓縮機、連接線、儲冷器、配電柜、控制器、外箱、導線槽和散熱背板等，工作示意圖如下：

環儀儀器三槽式溫度沖擊試驗箱性能指標：

試驗方式：氣動風門切換2溫室或3溫室方式

高溫室性能：預熱上限溫度（+200℃）

高溫室升溫速率：（+70℃→+200℃≤20min）

低溫室性能：預冷下限溫度（-75℃）

低溫室降溫速率：（+70℃→-150℃≤80min）

試驗室溫度偏差：±2.0℃

試驗室高溫沖擊范圍：(+70℃→+150℃)

試驗室低溫沖擊范圍：(-10℃→-55℃)

試驗室溫度恢復時間：≤5min

試樣籃高低溫室轉換時間：≤10s

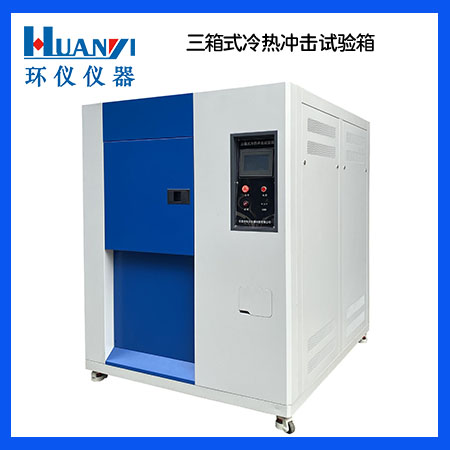

環儀儀器三箱式冷熱沖擊試驗箱特點：

1.三槽式溫度沖擊試驗箱設有兩個壓縮機，工作效率更高，工作時間更加快速，儲冷器為片式鋁板，儲熱性和導熱性能更加優秀。

2.送風機與溫度保護裝置的夾角角度為45°，可使送風機45°斜下送風，使內箱內部的溫度快速均勻公布，溫濕度恒定速度更快，保證了箱內的均勻性，送風效果更好。

3.內箱為sus304不銹鋼，且表面為靜電噴塑，防靜電效果更好。

4.外箱兩側外圍設置有導線槽，可整合線體布置，避免線體錯亂帶來的短路的危險，同時可歸整線路，還起到一定的散熱效果。

5.通過相變材料的利用能夠大量存儲冷氣，在需要制冷時能夠達到瞬間大量釋放冷氣以提高制冷效率的效果。
