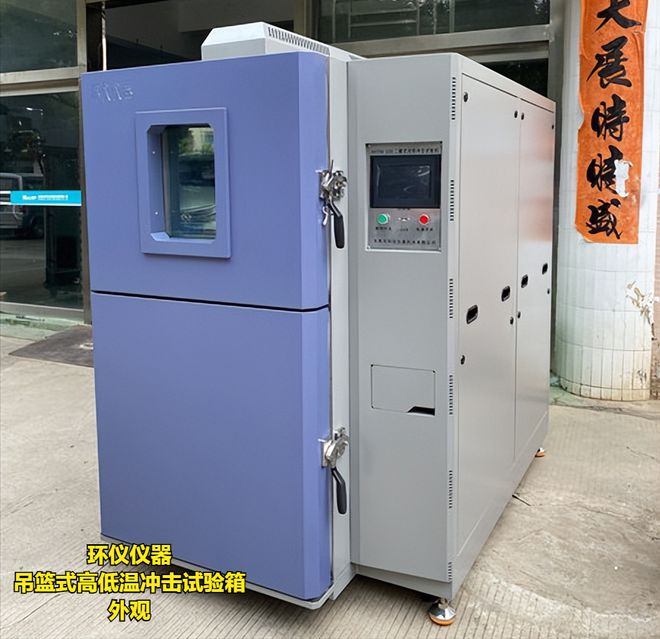

吊籃式高低溫沖擊試驗箱產品方案

吊籃式高低溫沖擊試驗箱是一種測試材料在瞬間大溫差下的變化程度的設備，針對一些特殊用戶，我們就要給用戶提供一些合適的解決方案，下面我們分享一個“環儀儀器”的吊籃式高低溫沖擊試驗箱產品方案。

方案名稱：吊籃式高低溫沖擊試驗箱節能解決方案

設計方案：環儀儀器

一、方案背景

吊籃式高低溫沖擊試驗箱是通過將樣品往復經過高溫箱和低溫箱來達到高低溫沖擊的效果，隨著科技的快速發展，人們對高低溫沖擊試驗箱的要求也越來越高。

高低溫沖擊試驗箱在進行測試時，需要進行對測試件進行加熱和冷凝，在加熱和冷凝后能量一般會散發至空氣中，不能得到回收利用，造成能量的浪費，且一般在進行加熱和冷凝時，工件表面不容易受熱和受冷均勻，影響測試結果。

二、解決方案

1.通過在吊籃式高低溫沖擊試驗箱本體內壁的四周之間固定連接有隔板，試驗箱本體內壁的左側且位于隔板的上方固定連接有冷凝管，隔板的頂部固定連接有冷水箱，試驗箱本體內壁的兩側且位于隔板的下方固定連接有電熱管，試驗箱本體內壁的底部固定連接有熱水箱，熱水箱的表面固定連接有吸熱板，底座的頂部且位于試驗箱本體的右側固定連接有儲水箱，儲水箱的頂部固定連接有水泵，水泵的出水口通過導管與儲水箱的頂部連通。

2.水泵的進水口連通有第一進水管，第一進水管遠離水泵的一端依次貫穿試驗箱本體、熱水箱并延伸至熱水箱的內部，第一進水管的表面連通有第二進水管，第二進水管遠離第一進水管的一端依次貫穿試驗箱本體、冷水箱并延伸至冷水箱的內部，第一進水管的表面固定連接有第一電磁閥，第二進水管的表面固定連接有第二電磁閥，通過設置冷水箱，可通過冷凝管的冷凝作用對冷水箱中的水進行冷凝作用，可對冷水箱中的水進行冷卻，得到涼水，通過設置熱水箱，可通過電熱管的加熱作用，對熱水箱中的水進行加熱，從而得到熱水，進一步通過水泵、第一進水管、第二進水管、第一電磁閥、第二電磁閥的配合，將冷水箱和熱水箱中的水抽取出來使用，進一步實現對能量的回收利用，減少能量的損失。

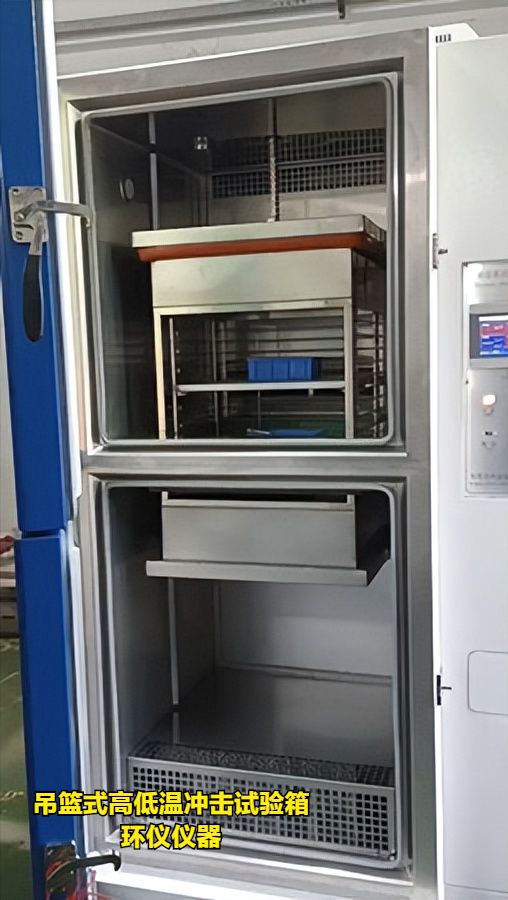

3.吊籃式高低溫沖擊試驗箱，通過在試驗箱本體的頂部固定連接有驅動電機，驅動電機的輸出軸固定連接有驅動軸，驅動軸的底端依次貫穿試驗箱本體、隔板并延伸至隔板的下方，驅動軸的表面且位于隔板的上方固定連接有第一固定板，驅動軸的表面且位于隔板的下方固定連接有第二固定板，驅動軸的表面且位于隔板的上方和下方均固定連接有圓盤，圓盤頂部的兩側均開設有圓槽，通過圓盤和圓槽的設置，便于放置測試件，通過驅動電機、驅動軸、第一固定板、第二固定板的配合，便于使得整個試驗箱本體中空氣流通較好，進一步使得各角落溫度均勻，使得測試件受熱或受冷均勻，使得測試結果更準確。

吊籃式高低溫沖擊試驗箱作為耗電量大的試驗設備，用戶在使用的時候會產生高額的電費，而生產廠家需要通過改進技術，讓試驗箱達到節能減排的效果，用戶少用電就能達到測試效果，這是現實中的理想效果。

“環儀儀器”通過技術改進，達到了節能減排的目的。
