天線和衛星部件環境應力篩選試驗箱技術方案

航空航天行業測試用環境應力篩選試驗箱，可模擬再現著陸/起飛階段和太空運行中的典型環境條件，能夠?qū)崿F(xiàn)溫度沖擊試驗、高低溫快速溫變試驗、高低溫循環試驗、高溫試驗和低溫試驗等，環儀儀器與我國某航天企業合作，成功定制出“衛星部件環境應力篩選試驗箱”，下面是該試驗箱的案例。

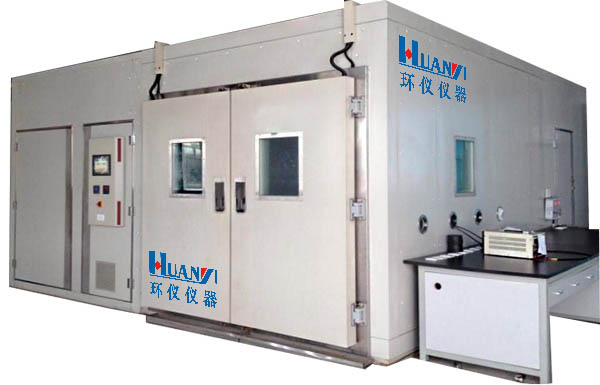

方案名稱：衛星部件環境應力篩選試驗箱

案例簡介：

試驗箱內部設置有電熱元件用于對空氣進行加熱，阻隔裝置可實現空氣連通或封閉功能，試驗箱內部設置有風扇和液氮分配器的測試箱。由于其制冷系統采用液氮制冷方式，能夠?qū)崿F(xiàn)快速冷卻的效果;此外，其加熱系統采用了兩個加熱箱和布置多個電熱元件的辦法，提高快速加熱的能力。

技術參數：

試驗箱尺寸（外部）：7.5*4.5*4.5 m

測試容積尺寸：5.5*3.5*3.5 m

溫度范圍：-185℃~+210℃ 直接工作模式

-170℃~+210℃ 間接工作模式

持續時間：每一極端溫度下2小時（每個周期）

持續時間（130℃）：24小時

介質：直接液態氮制冷，或內部流體通過熱交換器間接冷卻

測試空間內平均風速： ＜1 m / s

根據以上技術方案，通過采用控制電熱元件的熱阻，便可以控制住加熱的快慢。此外，通過控制液氮管路的流量，便可以控制住冷卻的速率。這樣就能形成各種溫度變化速率下的快溫變的溫度曲線。比如：20℃/s、10℃/s和5℃/s下的溫度曲線。
