高海拔壓力環境模擬艙工作原理

高海拔壓力環境模擬艙能夠準確模擬高原地區的溫濕度和壓力，為科研實驗數據提供有力的保障，下面為大家介紹一下高海拔壓力環境模擬艙的工作原理。

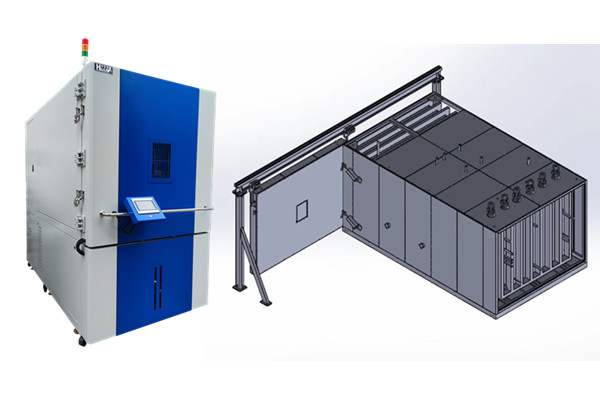

設備名稱：環儀儀器 高海拔壓力環境模擬艙

實現功能：能實現常壓~10kPa環境下的溫濕度模擬

工作原理：

溫度控制： 加熱系統和制冷系統協同工作，通過電氣系統中的溫度傳感器實時監測箱內溫度。控制器采用PID算法，根據設定的溫度點計算輸出結果，調節加熱器和制冷系統的工作，以維持箱內空氣溫度在設定范圍內。

濕度控制： 加濕系統負責維持箱內濕度在設定值。加濕器通過電氣系統中的水位傳感器監測水槽水位，防止缺水。電動閥的開關由控制器控制，確保加濕器在需要時釋放濕氣，而在其他情況下保持關閉。

真空控制： 真空系統通過真空泵和閥門的協同作用，調整箱內的氣壓。真空泵根據控制器的信號工作，通過管道將箱內的空氣抽出，以實現真空狀態。放氣閥則在需要時釋放氣體，恢復到常壓狀態。

空氣調節系統： 空氣調節系統包括循環馬達、磁流體傳動軸和風鼓。循環馬達通過磁流體傳動軸驅動風鼓，實現空氣的強制循環。這有助于保持箱內溫度均勻，并通過真空波紋管連接真空室，確保在真空狀態下也能進行空氣調節。

通過調節以上幾個系統，使艙內空氣溫度范圍能達到-60℃～150℃，溫度波動度±0.5℃，溫度偏差±2.0℃；當濕度≥75％RH時，濕度偏差為±2.5RH，當濕度＜75％RH時，濕度偏差為±5％RH；自常壓到10kpa，降壓時間為≤30分鐘。能夠準確模擬高原地區的溫濕度條件。
