高原環境低氣壓綜合試驗箱經典方案

高原環境低氣壓綜合試驗箱是集常壓低溫、常壓高溫、低氣壓(高度)試驗、溫度-高度及溫度沖擊共五項常規環境模擬試驗功能于一體，各項參數模擬性能指標符合新的美軍標MIL-STD-810F，屬于人工環境氣候控制領域的試驗設備。

在此，“環儀儀器”為大家分享一款高原環境低氣壓綜合試驗箱的技術方案。

方案名稱：環儀儀器 高原環境低氣壓綜合試驗箱技術方案

方案特點：

集多功能綜合性環境模擬試驗，滿足多參數綜合模擬及多項軍標要求的環境模擬試驗。

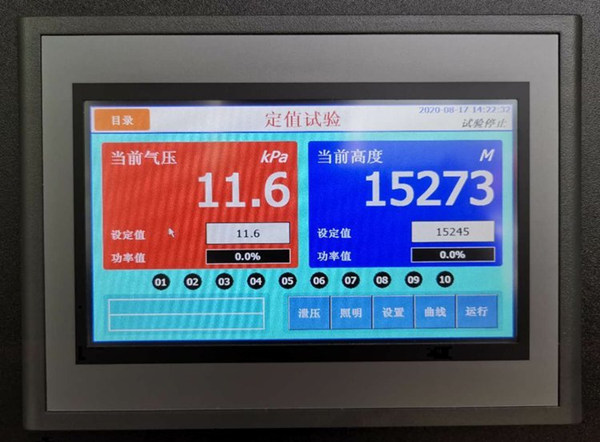

具有流程顯示、實時數據監測、歷史數據報表和曲線打印、故障報警等功能，并通過采用先進的模糊控制策略，大大提高了空氣制冷系統渦輪轉速及溫壓艙低溫溫度等主要參數曲線跟蹤控制精度，并實現了渦輪設備自動開機和故障時自動停機的功能。

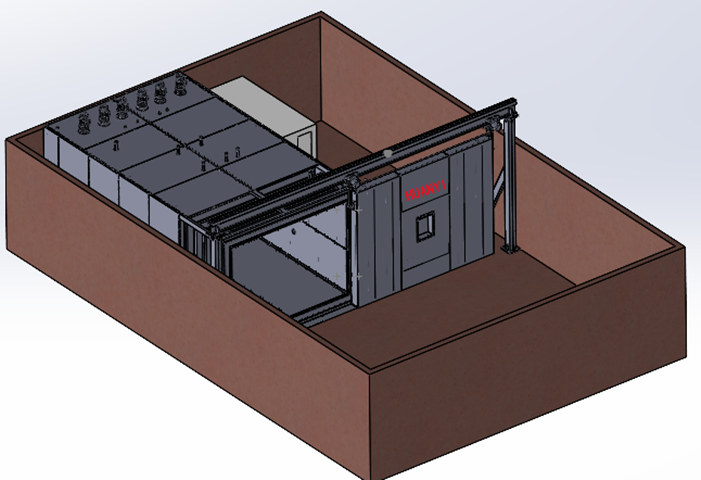

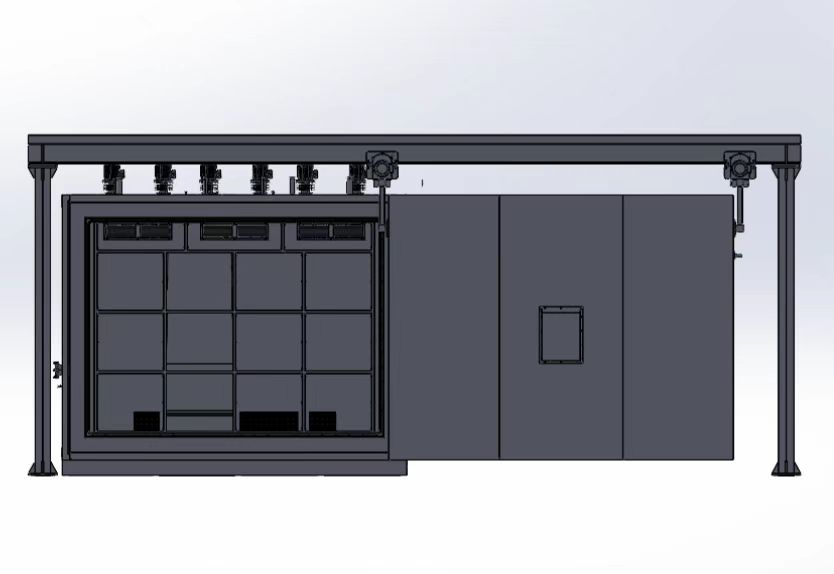

艙體設計：

要求用高壓風機進行抽氣，通過變頻器控制高壓風機的抽氣速率來平衡高度，新風端采用電動調節閥自動進行新風補給。

(1)艙內有效尺寸：5m(長)*2m(寬)*2m(高)，艙內容積：20m3:

(2)設計高度：5500米（海拔）

(3)工作高度：4500米（海拔）

(4)上升、下降速率：1~30m/s可調

(5)艙室通風量：≥120m3/h(標準狀態下)

(6)上升速率控制精度：±1m

(7)下降速率控制精度：±1m

(8)高度控制精度：±30m

該方案極大地滿足用戶的測試要求，為用戶產品的可靠性試驗提供有力的硬件支持。
