根據《GB 16897-2022 制動軟管的結構、性能要求及試驗方法》標準的要求，制動軟件需要進行高溫脈沖試驗，以判斷制動密封件的耐溫度脈沖性能，下面，我們來看看制動軟件的高溫脈沖試驗的試驗要求。

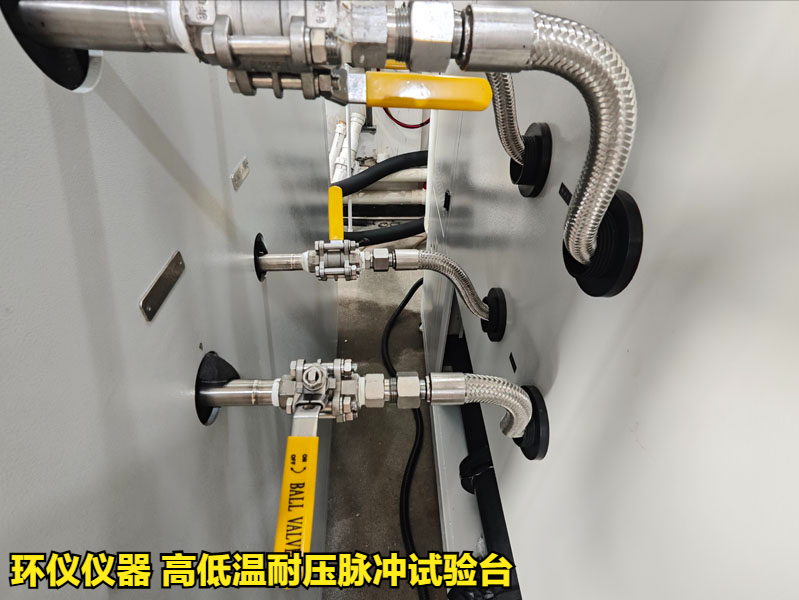

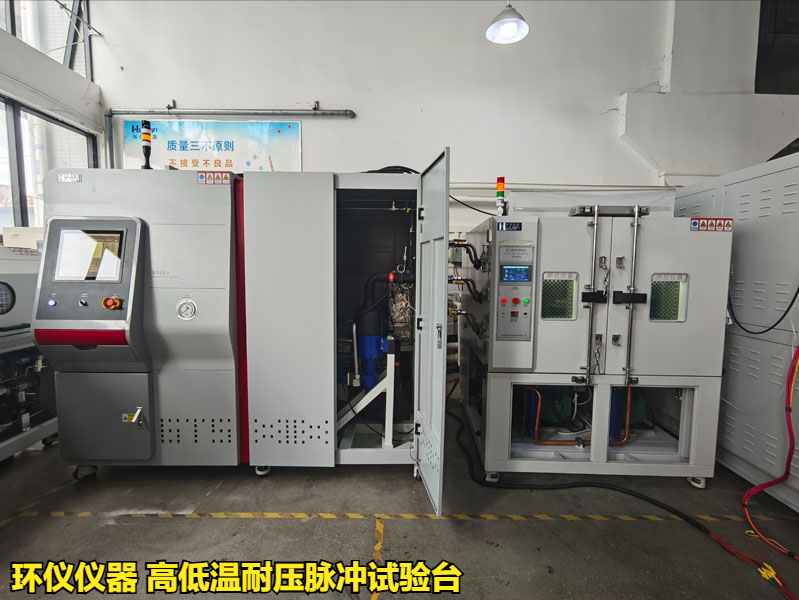

試驗設備：環儀儀器 高低溫耐壓脈沖試驗臺
試驗標準：GB 16897-2022 制動軟管的結構、性能要求及試驗方法
試驗制動液要求：液壓制動軟管總成試驗時使用的制動液應為GB 12981-2012規定的HZY3或HZY4，也可采用其他的試驗介質進行試驗，但應在試驗報告中注明。
試驗程序：
1.將液壓制動軟管總成試樣連接到能產生0MPa~11MPa壓力的壓力循環裝置上。
2.將壓力循環裝置和試樣充滿制動液，并排出空氣。
3.在30min內使試驗箱內的環境溫度達到143℃±3C。

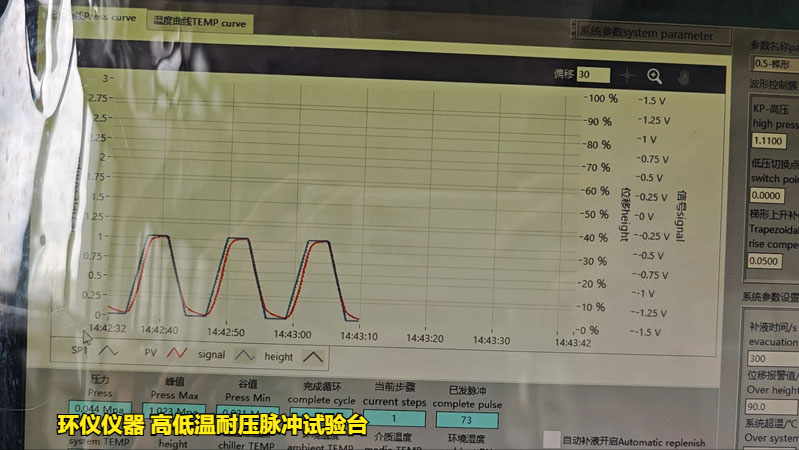

4.開啟壓力循環裝置，在2s內使試樣壓力從0MPa升至11MPa±0.1MPa，保持60s±6s，再以同樣的時間使試樣壓力從11MPa±0.1MPa降至0MPa，保持60s±6s，此為一個循環，至少進行150 次循環試驗。
5.試驗完成后，從試驗箱上拆除試樣，并排出制動液，在室溫下放置至少45min。
6.進行爆裂強度試驗。
爆裂強度試驗：
將液壓制動軟管總成試樣一端連接到壓力系統上，注滿試驗介質，排出所有空氣后封堵另一端。以100MPa/min±20MPa/min的速度施加壓力至28MPa±1MPa，保持120s±10s，然后仍以同樣的速度升壓，直到試樣接頭脫落、泄漏或軟管爆裂，記錄最大壓力和破壞類型。
以上就是高溫脈沖試驗過程，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
