起泡和生銹是涂層材料進行人工模擬凝露氣候測試后最常見的缺陷，影響涂層功能持續發揮作用的關鍵指標。通過觀察涂層起泡和生銹程度可以真實快速的反映材料的老化程度。不同標準對起泡、生銹等級的評定各不相同，下面，我們對此做個簡單了解。
涂層凝露氣候測試的評價：
試驗設備：環儀儀器 人工模擬凝露環境箱
評價標準：主要有ISO4628-1、ISO4628-2、ISO4628-3、ASTM D714和ASTM D610
評價要求：
1.ISO4628-2 起泡評級：
ISO4628-2標準中以0~5的數字等級來評定破壞程度和數量，0表示無破壞，5表示嚴重破壞，數字1、2、3、4的四個等級使整個等級范圍得到最佳分區，需要注意的是，標準中規定若材料表面有不同大小的起泡，選擇其中典型的起泡評定等級。

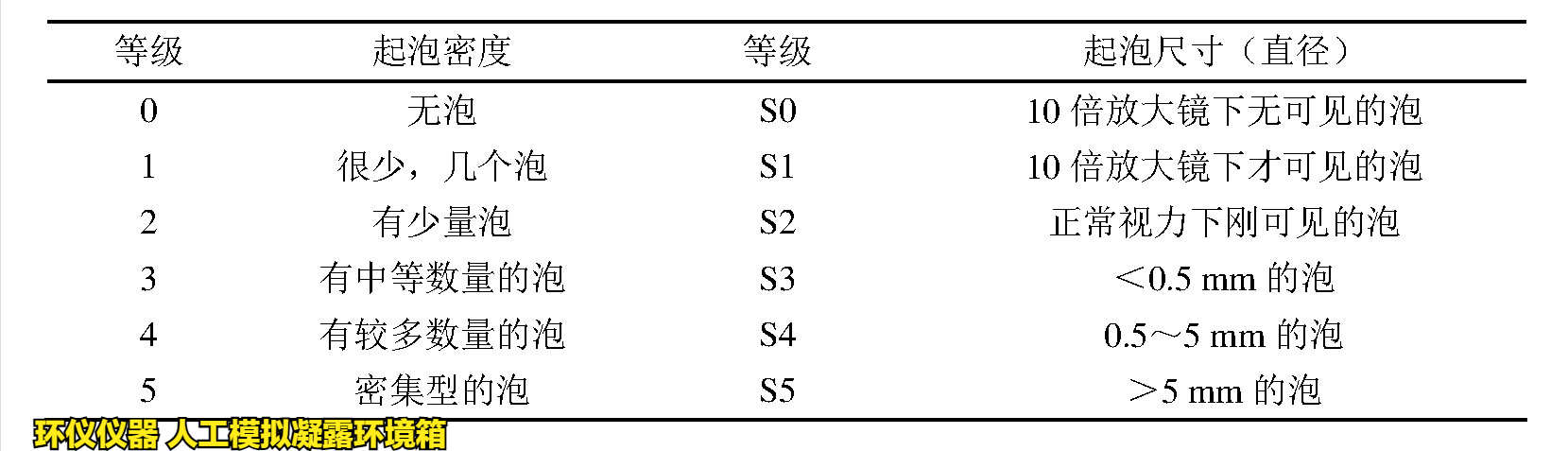

起泡等級的評定表示方法：起泡密度等級(起泡尺寸等級)，如起泡2(S3)，表示涂層起泡密度為2級，起泡大小為S3級。具體評級方法如下表所示。
2.ISO4628-3 生銹評級：
ISO4628-3標準對生銹嚴重程度的評級分為0-5級，0表示無銹跡，5表示嚴重生銹，以修點(斑)的面積百分比劃分中間等級，銹點(斑)的尺寸等級同ISO 4628-2起泡尺寸等級規定一致。

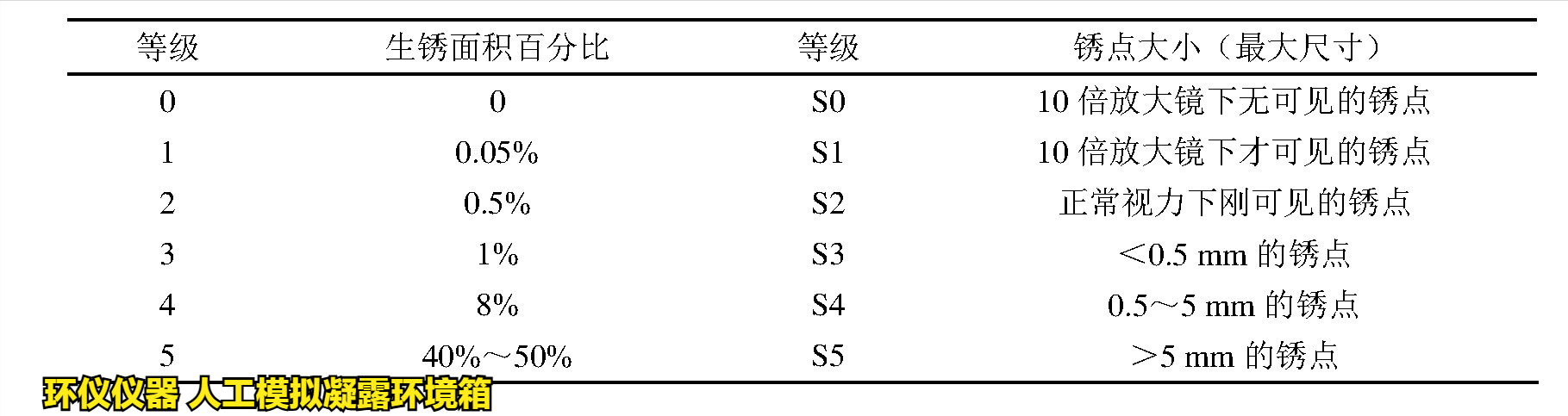

生銹等級的評定表示方法：銹點(斑)數量的等級(銹點大小的等級)，如生銹3(S4)，表示銹點(斑)的數量等級為3級，大小等級為S4級。具體評級方法如下表所示。
3.ASTM D714 起泡評級：
ASTM D714對材料表面涂層的起泡程度進行評價，主要從起泡的數量和尺寸兩個角度進行評級。起泡數量分為無、少量、有起泡、中等密集和密集五個等級。
起泡的尺寸分為0~10級，其中0級對應最大尺寸起泡，10級為無泡，8級對應裸眼可以較容易觀察到的最小尺寸起泡，6級、4級、2級對應的尺寸依次增大。標準示例如下圖所示，起泡尺寸等級為2級，a、b、c、d圖中對應密度等級依次為很少、少量、中等、密集。起泡等級評定的結果為起泡尺寸編號和密度等級。
4.ASTM D610 生銹評級：
ASTM D610針對鋼鐵材料表面涂層的銹蝕程度進行評定，涂層生銹的多少是決定表層系統是否需要修補或更換的重要因素，根據生銹表面的百分比從0~10級判斷生銹程度，10級表示測試樣品表面有極少量的銹跡，0級表示嚴重生銹。
標準中對銹點(斑)的形態進行了詳細的區分并給出對應的示意圖，方便測試人員進行試驗后評價，銹點(斑)的形態分為點狀、針狀，其中大小不一的銹點用一般性生銹描述。若生銹表面由多種類型銹點(斑)混合在一起時，則根據總的生銹面積判定等級9-H至1-H。

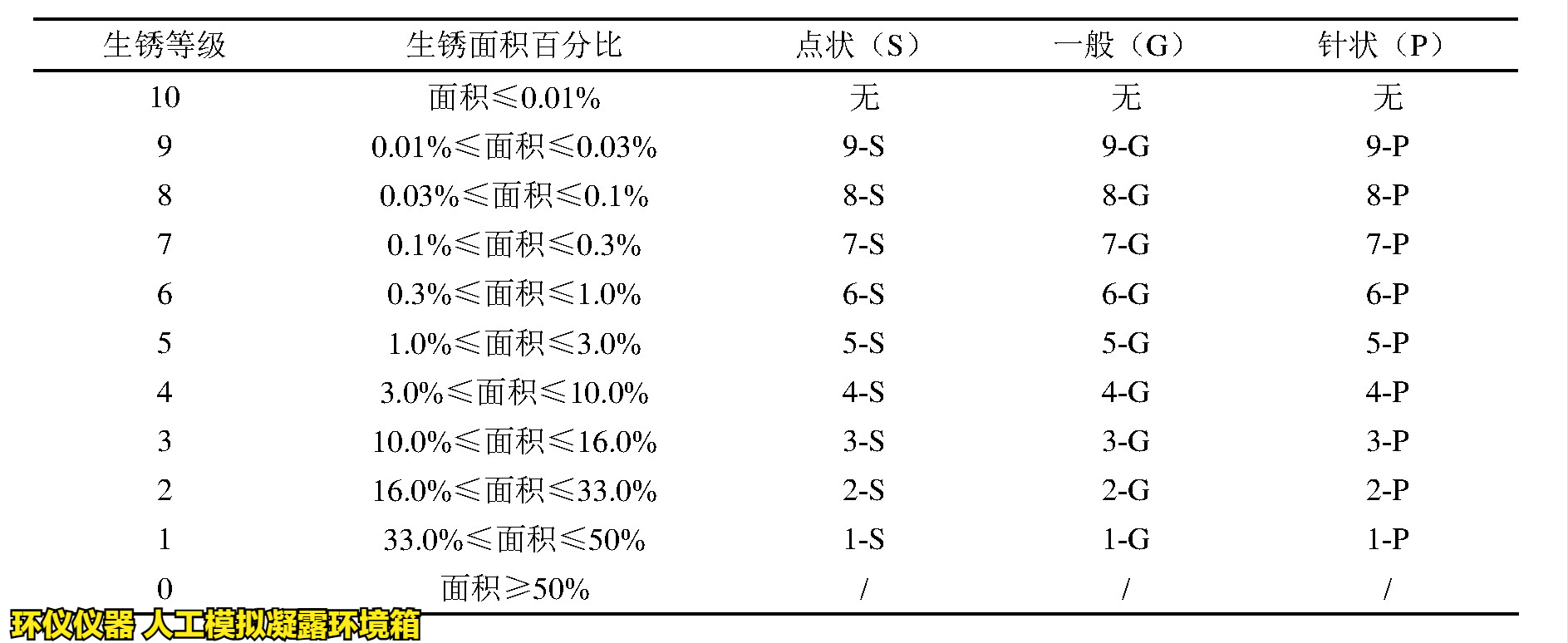

具體分級標準如下表所示。生銹等級評定需要報告生銹等級和銹跡類型。
以上就是人工模擬凝露環境箱對涂層冷凝水測試的評價講解，如有人工模擬凝露環境箱的使用疑問，可以咨詢環儀儀器相關技術人員。
