低溫沖擊脆性試驗機主要用于橡膠、塑料等產品的低溫脆性測試，溫度可調節零下40℃、50℃、60℃、70℃，試驗樣品可滿足單試樣或多試樣的低溫脆性試驗。試驗機由制冷壓縮機組、冷浴、沖擊裝置和溫度控制箱三部分組成。冷浴溫度由數字溫度控制儀控制、控溫、沖擊裝置采用加速垂直沖擊方法。

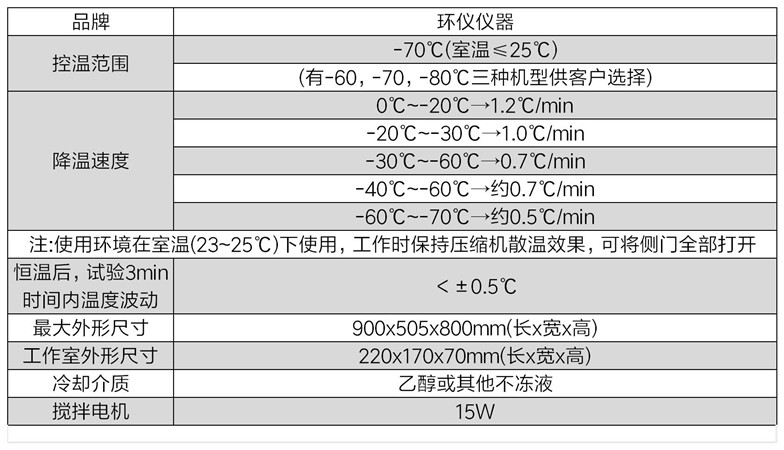

技術參數：
使用方法：
1.接通電源，溫控儀和計時器顯示燈亮。
2.向冷井中注入冷凍介質（一般為工業乙醇），其注入量應保證夾持器的下端到液面的距離為75±10mm。
3.將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。
4.達到試驗溫度后，按下啟動按鈕，試驗機自動工作（按下夾持器，開始冷凍試樣，同時啟動時序控制開關或按動表計時。試樣冷凍時間規定為3.0±0.5min。試樣冷凍期間，冷凍介質溫度波動不得超過±1℃）
5.取下試樣，將試樣按沖擊方向彎曲成180°，仔細觀察有無破壞。
6.試樣經沖擊后（每個試樣只準沖擊一次），如出現破壞時，應提高冷凍介質的溫度，否則降低其溫度，繼續進行試驗。
7.溫度調節方法：a、按set鍵，溫控儀進入設置狀態
b、按“＜”鍵移動到要設置的位置
c、按“∧”鍵調整溫度
d、按“set”鍵確定
通過反復試驗，確定至少有兩個試樣不破壞的低溫度和至少一個試樣破壞的高溫度，如這兩個結果相差不大于1℃時，即試驗結束。
低溫脆性的理解：
橡膠材料的沖擊吸收功隨溫度降低而減小，當試驗溫度低于韌脆臨界轉變溫度時，沖擊吸收功明顯下降，橡膠材料由韌性狀態變為脆性狀態，這種現象稱為低溫脆性，對應的溫度為該橡膠材料的脆性溫度。
如有低溫沖擊脆性試驗機的選型疑問，可以咨詢環儀儀器相關技術人員。
